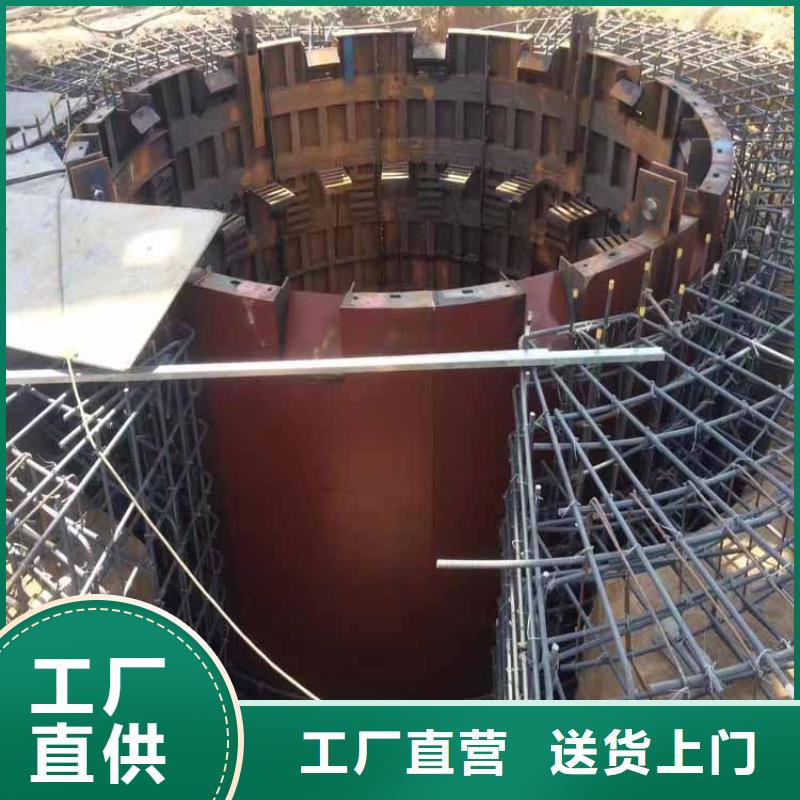

鹤壁万丰矿山机械制造有限公司始建于1985年，是一家集研发、制造、销售、服务于一体的现代化矿山设备制造企业，公司主要从事建井设备制造、矿井设备制造及电气自动化生产。公司主要产品有矿井机、凿井井架、 井架、JZ凿井绞车、立井移动金属模板、中心回转抓岩机、吊钩、吊桶、灰桶、天轮、矿车等矿山设备。 立井整体移动金属模板模板 立井整体移动金属模板主题结构为多块圆弧形金属板块连接形成单缝式环形结结，并由数层圆环连成只有一个收缩口的刚性模板。模板支脱模动作通过气动液压泵驱动一组伸缩液压缸，并通过手动液压阀实现的。安装在主体模板下端的下刃脚，能防止混凝土跑浆，实现了下行砌壁方式。该模板具有刚性大整体强度高，多次拆装后变形量小的特点，液压收缩机构能够灵活的进行脱模、立模。因而在煤矿和金属矿山井筒砌壁时被广泛使用。 立井整体移动模板 一、用途 立井整体移动模板主要用于立井衬砌混合作业时，随工作面前进自上而下现浇混凝土时使用的一种整体浇筑模板。 二、伸缩式整体移动模板的构造及作用 伸缩式整体移动模板按结构可划分为五部分： 悬吊装置、模板主体、工作台、液压伸缩装置、刃脚

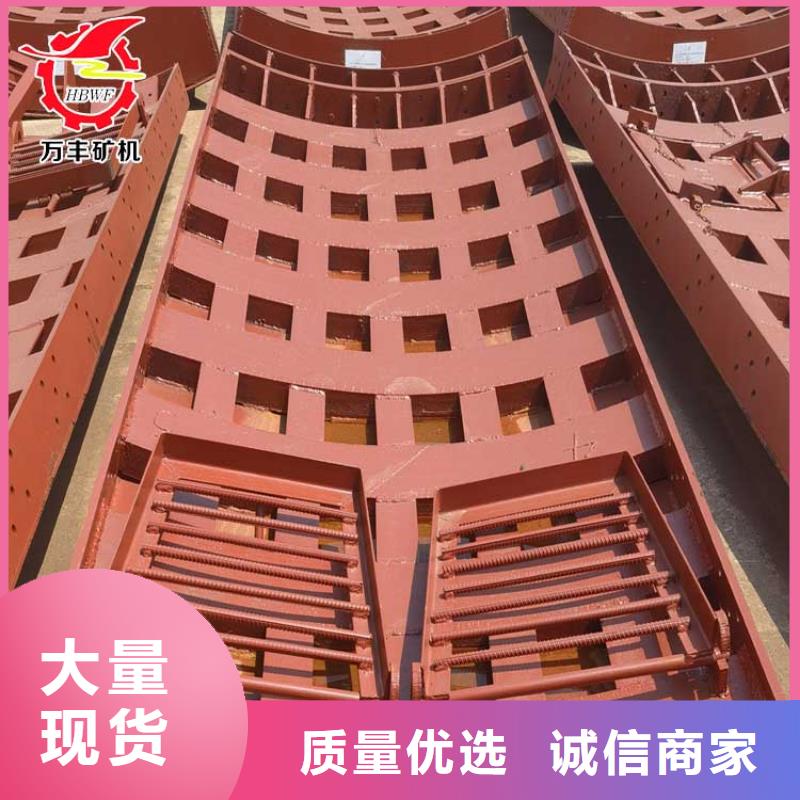

立井整体移动式金属模板模板在矿井开凿中需要用到一种液压的金属模板，这种整体式的模板具有灵活的 液压作系统使脱模工作十分轻松，而且整体刚度强度大。进而在多种井壁时被广 泛应用。整体式下移金属模板由主体、悬吊和液压系统部分组成。模板主体分上、中、 下层，每层在模板环向按 30度中心角对应弧 块等分模板，因而圆周每层由 13 块弧板构成。上层模板各有一个浇注口，中层模板各有一个中间观察振捣口，模 板块之间用两排螺栓连接。在模板个收缩口处从上到下布置4个伸缩液压缸，并 有3个导向杆装置。模板按 120 度布署是吊钢丝绳，微调平液压缸布置在悬品 钢丝绳下端裤视绳中间,伸缩和调平液压缸的液压动力源采用便干携带和保护的 分离式气动高压液压泵。
